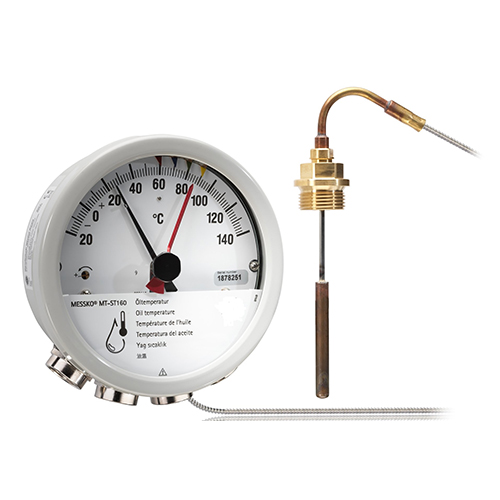

در برخی موارد مصرف کننده علاوه بر کنترل دمای روغن نیاز به کنترل دمای سیم پیچ نیز دارد. در این موارد از ترمومترهای سیم پیچ  استفاده می شود. این ترمومتر علاوه بر آشکار سازی و نشان دادن ماکزیمم درجه حرارت سیم پیچ، بعنوان رله حرارتی هم عمل می کند. به این ترتیب که کنترل فن ها، اعلام آلارم بدلیل افزایش درجه حرارت سیم پیچ و صدور فرمان تریپ بر عهده این ترمومتر است.

اساس کار این ترمومتر بدین شکل است که عنصر حساس به دمای آن تحت تاثیر ماکزیمم دمای روغن است. ولی از آنجائیکه ماکزیمم دمای سیم پیچ با ماکزیمم دمای روغن یکی نمی باشد، لذا نمونه ای از جریان ترانسفورماتور را از طریق یک CT به سیم پیچ گرمایی که در داخل عنصر حساس به دمای ترمومتر قراردارد، می دهند. بنابراین دمای ماکزیمم سیم پیچ ترانسفورماتور در اینجا شبیه سازی می شود.

ترمومتر سیم پیچ سه میکرو سوییچ دارد: اولین میکرو سوییچ مربوط به کنترل فن ها است که معمولا روی 65 درجه سانتی گراد تنظیم می شود. دومین میکرو سوییچ مربوط به آلارم است که در دمای 115 درجه تنظیم می شود. سومین میکرو سویچ مربوط به تریپ افزیاش دما است که روی 120 درچه تنظیم می شود.

ترمومتر سیم پیچ بصورت معمول بر روی ترانسفورماتورهای

• ویژه
• فوق توزیع
• قدرت

تعبیه می گردد.

 لینک های مرتبط:

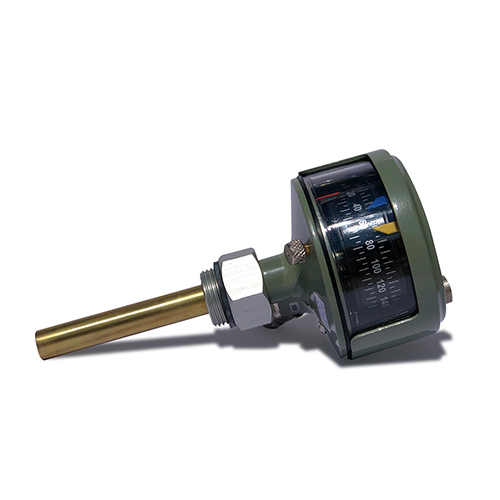

ترمومتر روغن ترانسفورماتور مایر DIN16160
