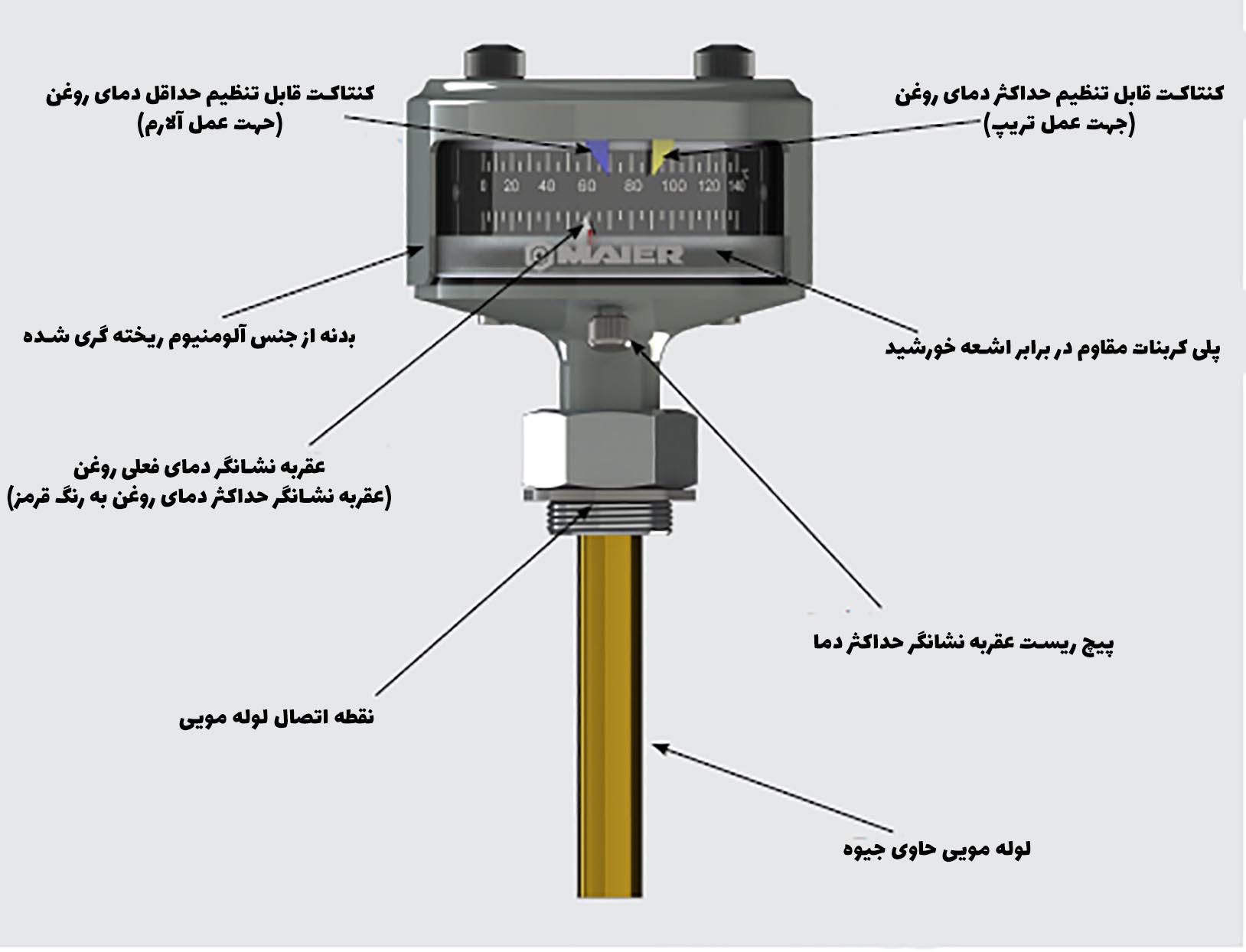

با توجه به کلاس حرارتی عایقهای مورد استفاده در ترانسفورماتور و با اطلاع از اثر مخرب حرارت غیر مجاز بر کیفیت آنان لازمست در تمامی شرایط کارکرد ترانسفورماتور تحت کنترل باشد، که برای این منظور از ترمومتر استفاده می گردد. ترمومتر روغن ترانسفوماتور برای سنجش درجه حرارت روغن موجود در ترانس های روغنی بکار می رود و علاوه بر صفحه مدرج که قابل رویت است، مجهز به کنتاکت آلارم (که با شاخص آبی رنگ مشخص می گردد) و تریپ (که با شاخص زرد رنگ مشخص می گردد) نیز می باشد که با تنظیم آن ها بر روی درجه حرارت معینی، فرمان آلارم و تریپ صادر می کند. بطور معمول شاخص آلارم (Alarm) ترمومتر روغن بر روی دمای 65 درجه سانتی گراد و شاخص تریپ (Trip) این ترمومتر بر روی دمای 90 درجه سانتی گراد تنظیم می گردد. ترمومتر روغن از یک لوله مویی که در داخل آن جیوه است تشکیل شده است.حسگر درجه حرارت در بالای تانک ترانسفورماتور قرار می گیرد. در اثر حرارت، جیوه در لوله مویی انبساط پیدا کرده و این امر به عقربه ترمومتر منتقل می شود و در مرحله اول با رسیدن عقربه ترمومتر به شاخص آبی رنگ فرمان آلارم و درصورت رشد صعودی دمای روغن ترانس و رسیدن عقربه ترمومتر به شاخص زرد رنگ  فرمان تریپ صادر می نماید. لازم به ذکر است این ترمومتر دارای یک عقربه نشان دهنده حداکثر دما می باشد که توسط عقربه اصلی حرکت داده می شود و نشان دهنده ماکزیمم دمایی است که حین کار برای ترانسفورماتور اتفاق افتاده است. این عقربه به راحتی توسط پیچ روی بدنه قابل برگرداندن به حالت اولیه می باشد.

ترمومتر روغن ارائه شده در فروشگاه ترانسفو مارکت برند مایر کنتاکت دار DN16160 می باشد. این ترمومتر برای نشان دادن دمای روغن در هر دو نوع ترانسفورماتور با منبع انبساط کنسرواتوری و ترانسفورماتورهای هرمتیک طراحی شده اند. این ترمومتر بصورت کاملا مطمئن در شرایط آب و هوایی بسیار گرم و سرد می تواند کاربرد داشته باشد.  گروه صنعتی ایران ترانسفو بطور معمول ترمومتر روغن کنتاکت دار مایر را بر روی ترانسفورماتورهای

• 630 کیلو ولت آمپر کم تلفات
• 800 کیلو ولت آمپر کم تلفات
• 1000 کیلو ولت آمپر کم تلفات
• 1250 کیلو ولت آمپر کم تلفات
• 1600 کیلو ولت آمپر کم تلفات
• 2000 کیلو ولت آمپر کم تلفات

تعبیه می نماید. بر روی توان های پایین تر نیر بصورت سفارشی ترمومتر روغن قابلیت نصب را دارد.

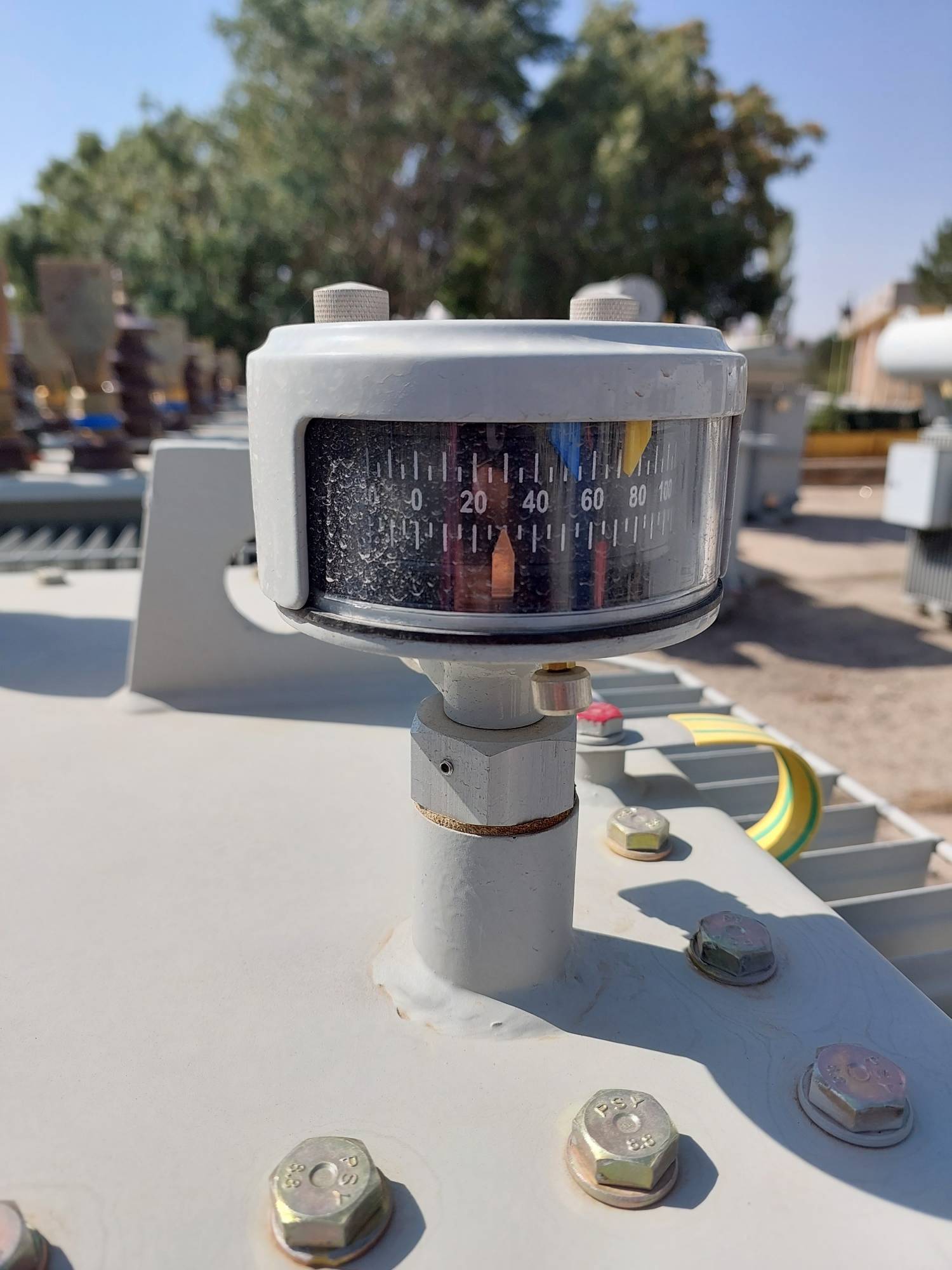

نمونه ترمومتر روغن کنتاکت دار مایر تعبیه شده بر روی ترانسفورماتور 1250  کیلو ولت آمپر کم تلفات روغنی کنسرواتوری.

سایر مشخصات ترمومتر روغن کنتاکت دار مایر DIN16160

• قابلیت اندازه گیری دما از 10 الی 120 درجه سانتی گراد
• دارای کنتاکت های قابل تنظیم
• عقربه نشانگر حداکثر دمای روغن با قابلیت ریست شدن
• جنس طلق پلی کربنات مقاوم در برابر اشعه خورشد (UV)
• درجه محافظت: IP65
• مواد مقاوم در برابر خوردگی و زنگ زدگی

دانلود کاتالوگ ترمومتر روغن کنتاکت دار مایر DIN16160
