چرخ ترانسفورماتور جهت تعبیه بر روی آن دسته از ترانسفورماتورهایی که بصورت زمینی نصب می گردند مورد استفاده قرار می گیرد. جهت جابه جایی این دسته از ترانسفورماتورها با توجه به وزن بالای آن ها استفاده از چرخ ترانسفورماتور که در قسمت تحتانی ترانسفورماتور تعبیه می گردد معمول می باشد. جنس چرخ ترانسفورماتور از چدن بوده و طی فرآیند ریخته گری تولید شده و در نهایت یک پوشش رنگی برای ایجاد مقاومت بهتر متناسب با رنگ ترانسفورماتور بر روی آن رنگ آمیزی می گردد. چرخ ترانسفورماتور پس از استقرار در محل نهایی نصب قابلیت فیکس شدن داشته و یا می توان آن ها را از بدنه اصلی ترانسفورماتور جدا نمود.

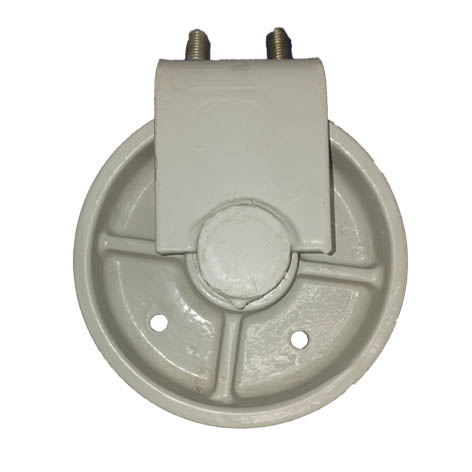

ترانسفورماتورهایی که بصورت معمول چرخ ترانس 200 میلیمتری بر روی آن ها تعبیه می گردند شامل ترانسفورماتور با توان های ذیل می باشند.

ترانسفورماتور توزیع 1000 کیلو ولت آمپر کم تلفات

ترانسفورماتور توزیع 1250 کیلو ولت آمپر کم تلفات

ترانسفورماتور توزیع 1600 کیلو ولت آمپر کم تلفات

ترانسفورماتور توزیع 2000 کیلو ولت آمپر کم تلفات

دستور العمل نصب چرخ ترانسفورماتور:

برای آن دسته از ترانسفورماتورهایی که بصورت روتین چرخ ترانسفورماتور برای آن ها تعبیه نشده (ترانسفورماتورهای هوایی  تا توان 315 کیلو ولت آمپر) می توان از طریق مراحل ذیل چرخ ترانسفورماتور نصب نمود:

• ترانسفورماتور را توسط جرثقیل از طریق قلاب های حمل بلند نمایید.
• سوراخ های تعبیه شده روی شاسی کف ترانسفورماتور را کنترل کنید.
• چرخ ها را بطور صحیح در زیر ترانسفورماتور قرار داده و اتصالات پیچ و مهره ای را محکم نمایید. محور چرخ ها باید با محور مرکز ترانسفورماتور موازی باشد.
• ترانسفورماتور را بعد از بستن چرخ ها پایین آورده تا بر روی ریل قرار گیرد..
• تمامی پیچ و مهره ها از نظر محکم بودن و صحت استقرار بازرسی کنید.

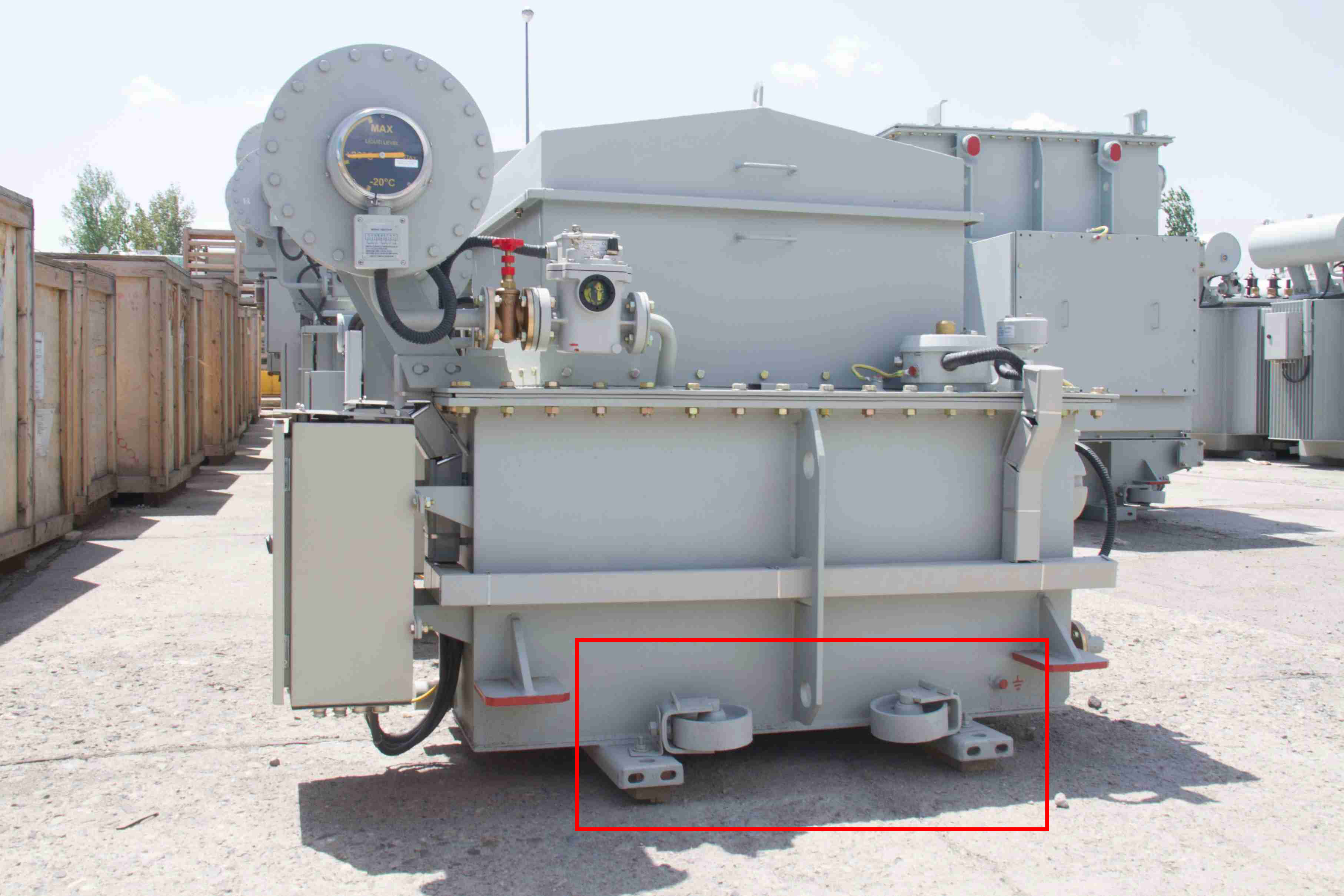

نمونه چرخ ترانسفورماتور 200 میلیمتری تعبیه شده بر روی یک دستگاه ترانسفورماتور 1600 کیلوولت آمپر کم تلفات

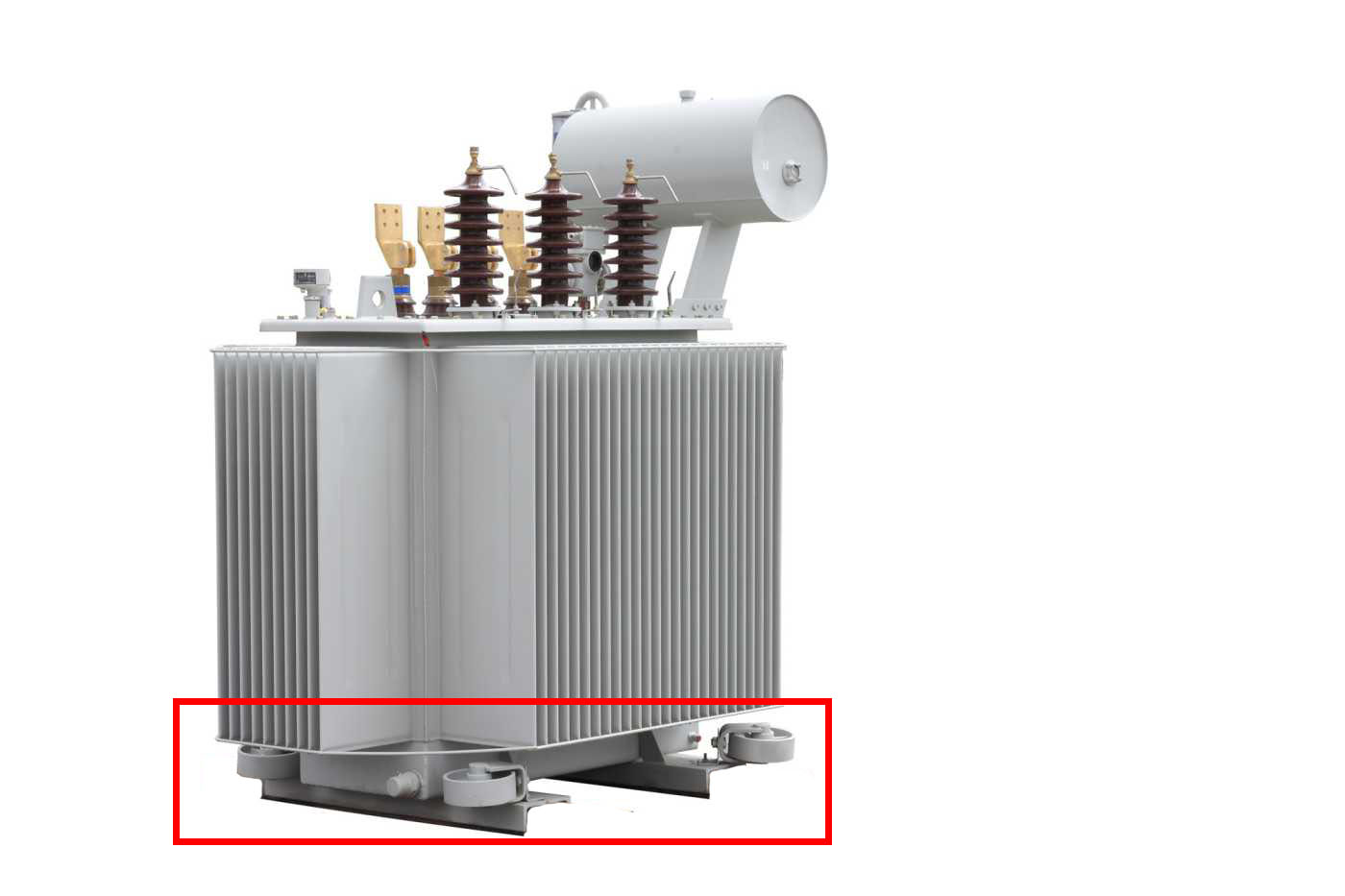

نمونه چرخ ترانسفورماتور 200 میلیمتری تعبیه شده بر روی یک دستگاه ترانسفورماتور ویژه

محصولات مشابه:

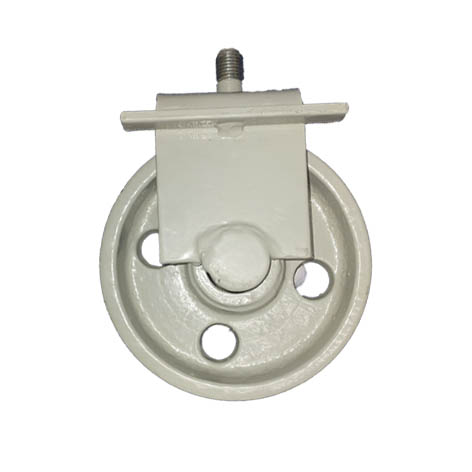

چرخ ترانسفورماتور 150 میلیمتری
