رله بوخهلتس DR-25 در ترانسفورماتورهایی که دارای کنسرواتور هستند بکار می رود. رله بوخهلتس ارائه شده در فروشگاه ترانسفو مارکت برند مایر(Maier) می باشد. این رله بصورت معمول در رنج توزیع گروه صنعتی ایران ترانسفو بر روی ترانسفورماتورهای 1000 کیلو ولت آمپر، 1250 کیلو ولت آمپر، 1600 کیلو ولت آمپر و 2000 کیلو ولت آمپر تعبیه می شود و در سایر توان ترانس ها بصورت سفارشی قابل تعبیه می باشد.

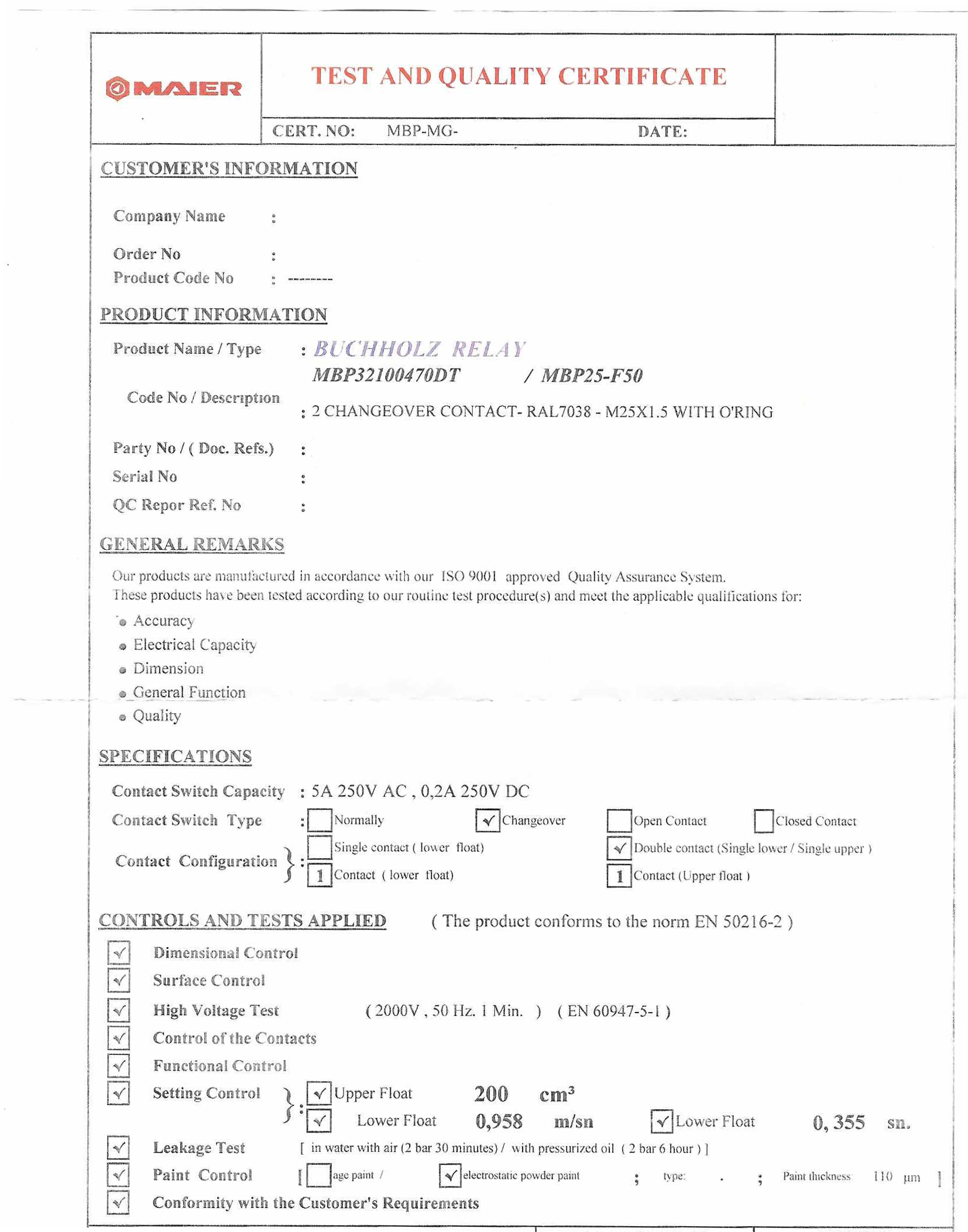

تست شیت رله بوخهلتس مایر DR-25 مدل MBP25-F250

آشنایی با رله بوخهلتس

رله بوخهلتس با تشخیص و ارسال سیگنال، ترانسفورماتور را در برابر خطرات ناشی از بروز عیوب در مواقع زیر محافظت می نماید:

1- گازهای ایجاد شده که ممکن است ناشی از تجزیه روغن و یا مواد عایقی جامد در اثر عیوب اکتیو پارت باشد.

2- کاهش سطح روغن که ممکن است ناشی از نشتی از مخزن ترانسفورماتور باشد.

3- جریان سریع روغن از مخزن به سمت منبع انبساط که ممکن است ناشی از انبساط روغن در اثر اتصال کوتاه باشد.

قابل توجه اینکه آنالیز گازهای جمع شده در درون رله بوخهلتس می تواند کاربران را در یافتن ناهنجاری های بوجود آمده در ترانسفورماتور کمک نماید.

رله بوخهلتس با بدنه ریخته شده از آلیاژ آلومنیوم، شامل مجموعه شناورها، سوئیچ الکتریکی، جعبه اتصالات، شیرهواگیری و شاسی تست و راه اندازی در قسمت فوقانی می باشد که برای سهولت نصب، در دو طرف بدنه رله بوخهلتس، فلنچ ها قرار دارند. لازم به ذکر است که کلیه اجزا تشکیل دهنده رله بوخهلتس از مواد ضد خوردگی و مقاوم در برابر UV (اشعه ماورا بنفش) و مناسب برای روغن های معدنی و سیلیکونی بر اساس DIN42566 طراحی و ساخته شده اند.

قسمت فعال رله بوخهلتس از سه قسمت مکانیکی شامل شناور بالا، شناور پایین و پره مخصوص جریان روغن تشکیل یافته است که در وضعیت عادی ترانسفورماتور، روغن داخل رله بوخهلتس شناور ها را در موقعیت Reset قرار می دهد. هنگام بروز عیب در ترانسفورماتور، گازها و حبابهای بوجود آمده به سمت بالا و به طرف منبع انبساط حرکت می نمایند که پس از رسیدن رله بوخهلتس در محفظه آن جمع شده و تجمیع گاز موجب جابجایی روغن و کاهش سطح آن در محفظه رله بوخهلتس می شود که این عمل موجب تحریک شناور بالایی شده و کنتاکت مربوطه عمل نموده و فرمان اخطار(Alarm)صادر می شود. چنانچه این وضعیت ادامه یابد سطح روغن در محفظه پایین تر رفته  و شناور پایین نیز عمل می نماید و کنتاکت مربوطه فرمان Trip و قطع ترانسفورماتور از منبع تغذیه را صادر می نماید. در حالت اتصال کوتاه و جریان سریع  و غیر عادی روغن به سمت منبع انبساط، بدلیل ارتباط پره با شناور پایین، توسط کنتاکت مربوطه فرمان قطع Trip داد می شود.

بطور کلی اشکالاتی که در اثر آن ها رله بوخهلتس عمل می کند عبارتند از:

الف) اشکالاتی که سبب تحریک شناور بالایی و اعلام آلارم می شوند:

-نقص عایقکاری

-خراب شدن عایق ورقهای هسته و پیچ نگهدارنده ورقهای هسته

-کامل نبودن کنتاکت در اتصالات الکتریکی

-گرم شدن بیش از حد سیم پیچ و خراب شدن عایق به دلیل عبور جریان فوکو

-دشارژ الکتریکی قسمتهای فلزی عایق شده از زمین

ب) اشکالاتی که سبب تحریک شناور پایینی و صدور فرمان قطع می شوند:

- شکستن بوشینگها

-اتصال کوتاه فاز - فاز

-اتصال زمین

-اتصال داخلی سیم پیچها

-اتصال تپ ها به هم

رله بوخهلتس روی لوله واسط بین مخزن ترانسفورماتور و منبع انبساط نصب می گردد و می بایست شیب لوله رابط در محدوده 5-0 درجه باشد تا بتواند تمامی گازهای تشکیل شده را به سمت رله بوخهلتس و منبع انبساط هدایت نماید. قطر لوله باید متناسب با قطر مجاری رله بوخهلتس انتخاب شود تا بتواند جریان روغن ایجاد شده در اثر یک خطا و یا اتصال کوتاه را با کمترین مقاومت هیدروینامیکی به درون منبع انبساط هدایت نماید.
